| CARACTERÍSTICAS | |
| Modelos | AN57i ação reversa (NC)
AN57d ação direta (NA) |
| Faixa de Pressão de Operação | 3 a 15 psi(g). ou 6 a 30 psi(g) |
| Faixa de Temperatura | De -20 °C a 65 °C. |
| Características comuns | Ação Direta – Atuador AN57d: (quando a pressão do servo fluido aumenta, a haste se estende), retorno por mola / atuador pneumático a diafragma e mola múltiplos com jugo de montagem e haste guiada para movimento alternativo.Ação Reversa – Atuador AN57i: (quando a pressão do servo fluido diminui, a haste se estende), retorno por mola, atuador pneumático por diafragma e mola múltiplos com jugo de montagem e haste guiada para movimento alternativo. |
| Material Câmaras do Diafragma | Alumínio fundido |
| Diafragma | Acrilonitrila ou Viton |
| Jugo | Ferro Fundido |
| Haste | Aço Inoxidável |
| Mola | Aço |

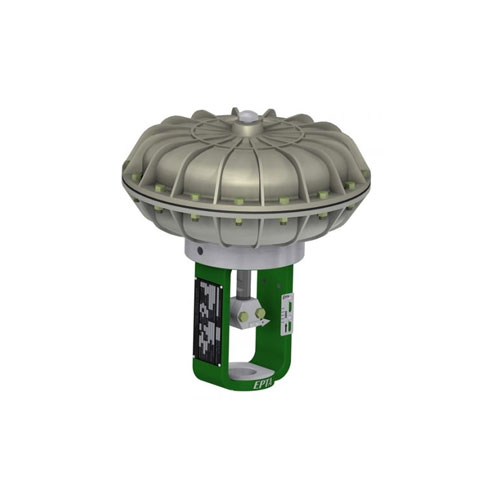

AN57D e AN57I para VE
Roll over image to zoom in
Os atuadores modelos AN57d e AN57i marca EPTA® efetuam o comando pneumático das válvulas de controle tipo VE. Sua função é realizar o controle modulante ou imprimir uma função on-off na válvula, se o sinal recebido for desta natureza. Para sinais normais de 3-15 psi e 6-30 psi o atuador tipo AN57 é reversível entre NA e NC (AN57d e AN57i).
