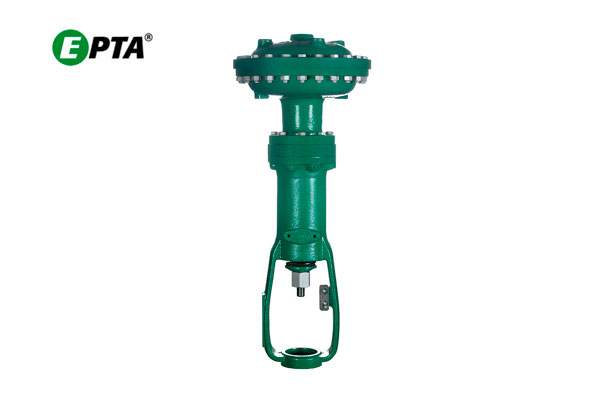

AD644 (Atuador de pressão diferencial)

  • SKU: FC-AD644_06-17
AD644 (Atuador de pressão diferencial)
Roll over image to zoom in
Click to open expanded view

In stock

Este atuador é aplicado aos corpos ICR e sua finalidade é manter uma pressão diferencial entre 2 fluidos: um na saída do corpo da válvula ICR e o outro no conduto de referência. Ambas as pressões são injetadas nas câmaras superior e inferior do atuador, e a mola é usada para definir o valor da diferencial.

SKU: FC-AD644_06-17 Category:



CARACTERÍSTICAS
Modelos AD644 – Ação direta ou reversa
Tamanhos do Atuador Nº 30, 40, 50
Máxima Pressão Estática nas câmaras 25 Kg/cm²
Faixa de Pressão Diferencial 1,5 Kg/cm²
Câmaras do Diafragma Aço Carbono Fundido ASTM A216-WCC
Diâmetro de Conexão Ø 1/2” a Ø 4”.
Tipo de Conexão Rosca NPT Fêmea até Ø 2” (conforme norma ASME B16.11); Flanges RF #150 ou #300 (conforme norma ASME B16.5).
Jugo Ferro Fundido
Mola Aço
Diafragma Acrilonitrila ou Viton
