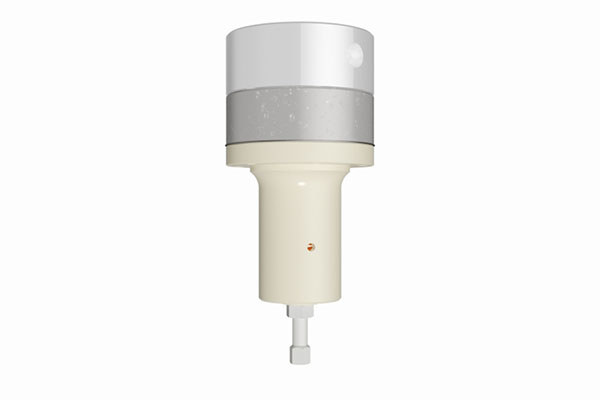

O piloto modelo P78AL marca EPTA® é utilizado em instrumentação pneumática para comandar válvulas de alívio que controlam a pressão a montante das válvulas. Este controle é realizado pela abertura da válvula de alívio em caso de sobrepressão, evitando que um valor máximo previamente estabelecido seja excedido, independentemente da variação na vazão a montante da válvula que está sendo controlada por este piloto. Utilizado em válvulas do tipo FC (Falha Fechada ou Normalmente Fechada), por exemplo RG107A, RG97A.
| CARACTERÍSTICAS | |
| Modelos | P78AL |
| Tipo de Fluido | Gasoso e Líquidos não Viscosos |
| Materiais de Construção Padrão | Corpo: Aço Inoxidável.
Diafragma: PTFE/ Nitrilo/ Viton. Obturador: PTFE/ Nitrilo/ Nylon/ Viton. Caixa da Mola: Aço Inoxidável. Internos: Aço inoxidável |
| Pressão Máxima de Entrada | 105 Kg/cm² |
| Faixa da Pressão de Saída | 0,50 a 40 Kg/cm² |
| Coeficiente máximo de fluxo | Cg = 3,5; C1 = 35,5 |
| Faixa de Temperatura | de -20°C a 60°C |
| Diâmetro de Conexões | De Ø 1/4” Rosca NPT Fêmea |
