Linha CN2900
Descrição

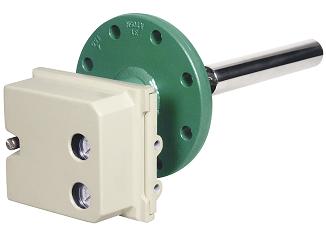

O controlador de nível pneumático modelo CN2900 é um equipamento confiável e de construção robusta para a detecção do nível de líquido.
É utilizado em recipientes pressurizados ou sem pressurização. É especialmente apropriado para a indústria de produção de petróleo e gás, e para processos industriais, em geral.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | CN2900 |
| Variantes | CN2900-244V com Flange ou Rosca de Conexão, em forma direta ao processo |
| CN2900-244VBU com Recipiente horizontal externo, em forma indireta ao processo | |
| Tipo de Conexão | Conexão direta: Mediante Flange de Aço Forjado em ASTM A105 Ø 2”; Ø 3” e Ø 4”; Rosca Macho: 2”; 3” e 4” NPT |
| Conexão indireta: Mediante 279VBU com Rosca em 1” NPT | |
| Dimensões de Conexões a processos | Conexão direta: |
| Rosca NPT: Macho #6000 para Ø 2” e #3000 para Ø 3”; conforme norma ASME B16.11 | |
| Flange RF ou RTJ #150, #300, #600, #900, #1500 para Ø 4”; conforme norma ASME B16.11 | |
| Conexão indireta: (Recipiente Horizontal 279VBU) | |
| Rosca NPT: Fêmea #3000 para Ø 1” NPT; conforme norma ASME B16.11 | |
| (Opcional 3/4” e 1-1/2”) | |
| Conexão Elétrica | Ø 1/4” Rosca NPT Fêmea |
| Sinal de Entrada | Nível de Líquido |
| Sinal de Saída | 3 a 15 psig / 6 a 30 psig (Proporcional de Banda Estreita) |
| 20 psig / 30 psig (para o tipo “Snap-Action”) | |
| Ação | Facilmente reversível entre direta e reversa |
