VD277SA

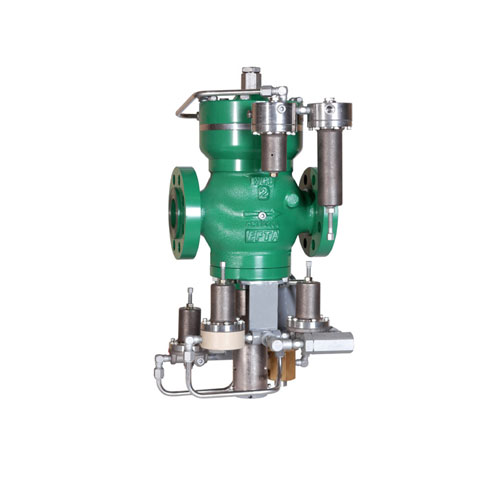

VÁLVULA REGULADORA a DIAFRAGMA com BLOQUEIO modelo VD277S
A válvula a diafragma com bloqueio VD277S marca EPTA® é uma reguladora de pressão com aplicações industriais e em redes de distribuição. Seu princípio de funcionamento é baseado na diferença de pressões sobre o diafragma que realiza a regulagem. Possui um piloto com regulagem externa P67S/2, um restritor variável externo RV2 e um filtro F250. Possui um sistema de segurança composto por um bloqueio com obturador independentemente.
O mecanismo disparador do bloqueio no modelo VD277S é composto por um pistão ou diafragma. A reposição é realizada de forma automática através do uso de relé automático. Caso for utilizada como válvula ativa com bloqueio, um atenuador de ruído é incorporado.
Para o modelo VD277SA/AR o sistema de bloqueio e reposição automática é comandado por dois pilotos (corte por pressão alta e reposição por pressão baixa) cujos valores de set point são reguláveis.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | VD277SA (com bloqueio e rearmamento automático) |
| Variantes | VD277SA; SA/AR (sob encomenda) |
| Diâmetro de Válvulas | Ø 1” a Ø 6” (Ø 8” consultar o departamento de vendas) |
| Tipos de Conexões | Rosca: NPT fêmea até Ø 2”, conforme norma ASME B16.11
Flange: #150 RF, # 300 RF, # 600 RF, conforme norma ASME B16.5 |
| Pressão Máxima de Entrada | 100 Kg/cm2 |
| Faixa de Pressão Reduzida | De 0,02 Kg/cm2 a 50 Kg/cm2 para VD277.
De 1 Kg/cm² a 50 Kg/cm² para VD277H; para pressões |
| Faixa de Pressão de Alívio | De 2 Kg/cm2 a 15 Kg/cm2, para VD277A |
| Característica de Controle | Sob encomenda |
| Operação | Micro interruptor para indicação de bloqueio.
Atenuador de ruído de aço inoxidável |
| Tipo de Corpo | Globo |
| Material do Corpo | Aço Fundido ASTM A216-WCC (materiais especiais sob encomenda) |
| Estanqueidade | Classe VI conforme norma FCI 70-2 |
| Opcional | Pré-redutor |
