VÁLVULAS e INSTRUMENTOS PNEUMÁTICOS de CONTROLE

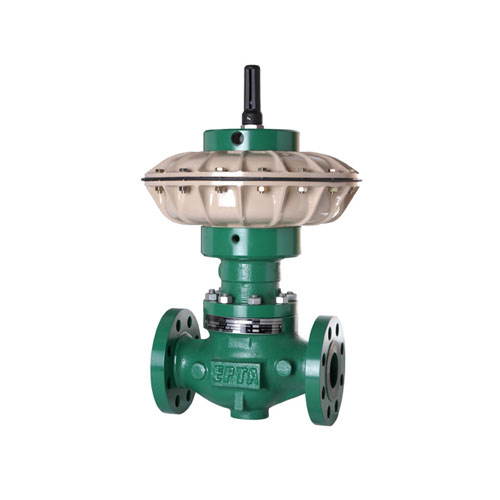

VÁLVULA REDUTORA de PRESSÃO modelo RP1098 NORMAL FECHADA (FC)

As válvulas reguladoras modelo RP1098 marca EPTA® são utilizadas quando é necessário fornecer sensibilidade, segurança e alta capacidade.

Este modelo de válvula é usado geralmente em sistemas de distribuição de gás.

SERVIÇOS NORMAIS: Fluidos gasosos

CARACTERÍSTICAS COMUNS: Corpo tipo globo com tampa flangeada parafusada, sede simples, jaula configurada, obturador guiado na jaula, vedação macia.

MATERIAIS DE CONSTRUÇÃO PADRÃO:

Corpo e Tampa Flangeada: Aço Fundido

Gaiola, Obturador e Sede: Aço Inoxidável ou outros materiais dependendo das condições do serviço

Sede Macia: Neoprene ou PTFE

Arruela do Obturador: Neoprene

Câmaras do Diafragma: Aço Fundido

A maioria dos internos: Aço Inoxidável ou outros materiais dependendo das condições do serviço

Diafragma e Aros de Vedação: Neoprene



TAMANHO DE CORPOS: de Ø ½” a Ø 4”
PRESSÃO MÁXIMA DE ENTRADA: = 100 Kg/cm²
MÍNIMA Δp = 2 Kg/cm²
PRESSÃO DE SAÍDA: de 1 Kg/cm² a 50 Kg/cm²
FAIXA DE TEMPERATURA: De -20 °C a 60 °C
TIPOS DE CONEXÕES: Rosca: NPT, conforme norma ASME B16.11/96
Flanges: RF ou RTJ # 150, # 300 ou # 600, conforme norma ASME B16.5/96
DIÂMETRO DAS CONEXÕES DE CONTROLE: Ø ¼” Rosca NPT
CARACTERÍSTICA DE CONTROLE: Igual Porcentagem, Linear, Abertura Rápida (Q-O)
TIPOS DE INTERNOS: Padrão ou Antirruído
MONTAGEM: Pode ser instalada em qualquer posição
ESTANQUEIDADE: Classe VI, conforme norma FCI-70-2
