Linha RP1301
Os redutores de alta pressão modelo RP1301 marca EPTA® são utilizados em válvulas redutoras de pressão, painéis de comando, instrumentos e válvulas de controle do tipo falha fecha (FC) ou falha abre (FO), etc.
Os redutores de pressão modelo RP1301 marca EPTA® são usados quando há alta pressão de entrada disponível (dependendo do material de construção) e é necessário um volume de saída de fluido com pressão constante reduzida.
Os redutores podem ser fornecidos com uma câmara de aquecimento integrada.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | RP1301 |

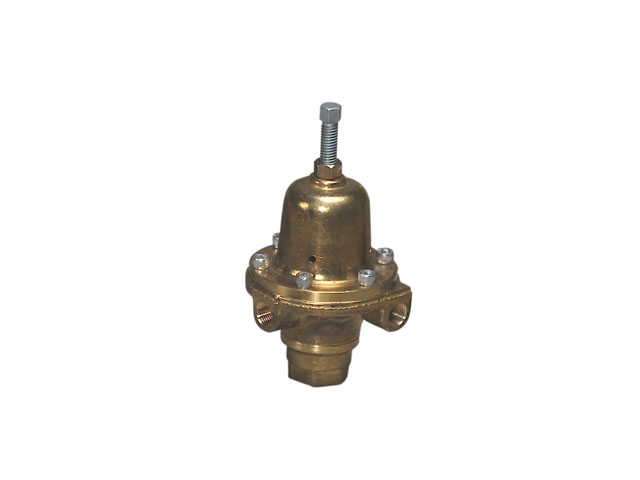

| Variante | RP1301F

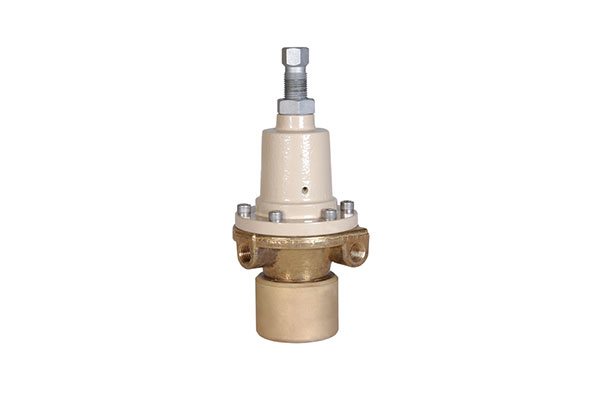

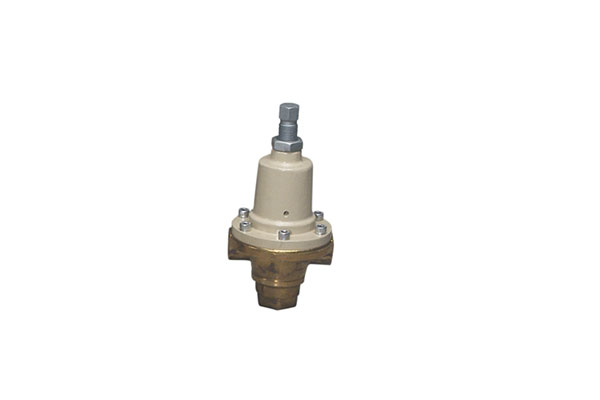

RP1301F/C – Com câmara de aquecimento RP1301G RP1301G/C – Com câmara de aquecimento |
| Tipo de Fluido | Gasoso |
| Materiais de Construção Padrão | Corpo, tampa e caixa da mola: Latão forjado ou Aço inoxidável,
Diafragma e bocal: Aço inoxidável Disco do obturador: PEEK Vedação elastômeros: Nylon ou Viton |
| Pressão Máxima de Entrada | Corpo latão: 245 Bar(g) (máx.)
Corpo Aço Inoxidável: 410 Bar(g) (máx.) |
| Faixa da Pressão de Saída | Para variante RP1301F e PR1301F/C:
de 0,0 a 5,0 Bar(g) de 3,5 a 11,0 Bar(g) de 7,0 a 16,0 Bar(g) Para variante RP1301G e PR1301G/C: de 14,0 a 24,0 Bar(g) de 20,0 a 40,0 Bar(g) |
| Faixa de temperatura do fluido a ser controlado: | De -20 °C a 80 °C
Temperaturas superiores sob encomenda |
| Faixa de Temperatura | de -20°C a 60°C |
| Coeficiente de capacidade máxima | Com Bocal Padrão Cg=5,4 / Cv= 0,14 / C1= 38,5
Com Bocal de Alta Vazão Cg=9,5 / Cv=0,24 / C1=38,5 |
| Diâmetro de Conexões | Todas são de Ø ¼” Rosca NPT Fêmea |
