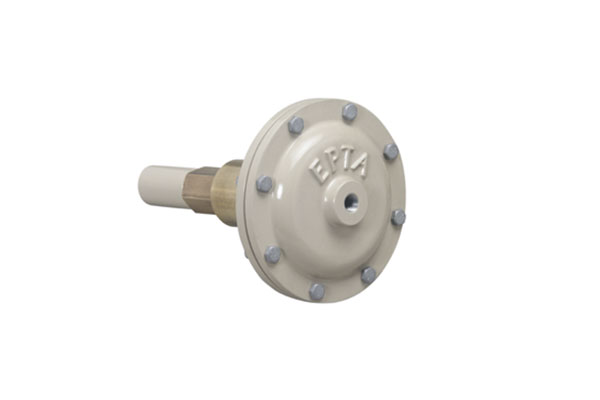

Linha R2
O relé pneumático de bloqueio modelo R2 (Direto ou Reverso) é tipicamente utilizado em conjunto com um comutador pneumático para bloquear ou substituir válvulas. Também pode ser utilizado em instrumento pneumático como elemento secundário. Quando a pressão medida atinge o valor de ajuste do relé, ele envia um sinal pneumático para o comutador, causando a variação em seu estado.
Sua função principal é medir pressões na linha de serviço.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | R2 |
| Variante | R2 normal fechado

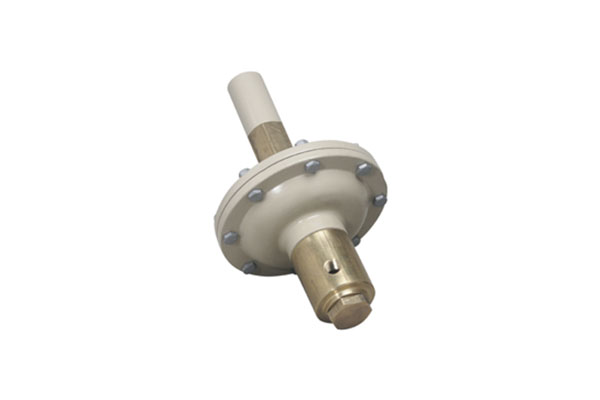

R2-I normal aberto |
| Tipo de Fluido | Gasoso. |
| Materiais de Construção Padrão | Câmara de Sinal: Alumínio.
Corpo e Tampa: Latão Laminado ou Aço Inoxidável dependendo da condição do serviço). Diafragma /Obturador: Nitrilo /Nitrilo ou PTFE. Caixa da Mola: Aço Inoxidável. Internos: Aço inoxidável em sua maioria. |
| Pressão máxima do sinal de controle através do corpo | 10 Kg/cm² |
| Câmara do Sinal | Alumínio (para pressões medidas de 0,20 a 1 Bar)
Latão, Aço Inoxidável. |
| Faixa da Pressão de Corte | 0,20 Kg/cm² a 80 Kg/cm² |
| Faixa de Temperatura | de -20°C a 65°C |
| Diâmetro de Conexões | De Ø 1/4” Rosca NPT Fêmea |
