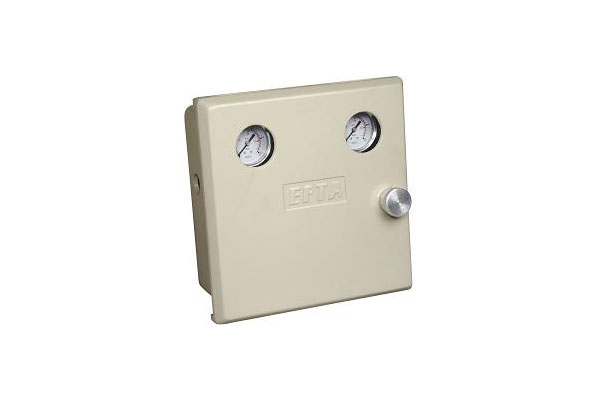

Linha CP4150/4160
Descrição
Os controladores de pressão pneumáticos modelos CP4150 e CP4160, consistem em um elemento primário (tubo de Bourdon e fole), que conectado à pressão a ser controlada, transforma as variações desta pressão em um sinal pneumático através de um sistema baseado no princípio de balanceamento dos movimentos por meio de um bocal, uma palheta e um fole de reajuste. Este sinal é amplificado em vazão e pressão por um piloto que produz o sinal de saída.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | CP4150: Controlador de Pressão Pneumático de Ação Proporcional.
CP4150S: Controlador de Pressão Pneumático Snap-Action. |
| Sinal de Entrada | De acordo com os valores normais com os quais o controlador irá trabalhar, o elemento primário correspondente deve ser escolhido; levando em conta que a variável a ser controlada geralmente deve estar no terço médio do alcance do elemento primário. |
| Sinal de Saída | Proporcional:
3 – 15 psi (g) / 6 – 30 psi (g) Snap Action: 0 – 20 psi (g)/ 0 – 35 psi (g) |
| Ação | Facilmente reversível entre ação direta e reversa |
| Conexão de Pressão | Ø 1/4” Rosca NPT Fêmea |
