AF617 ICR

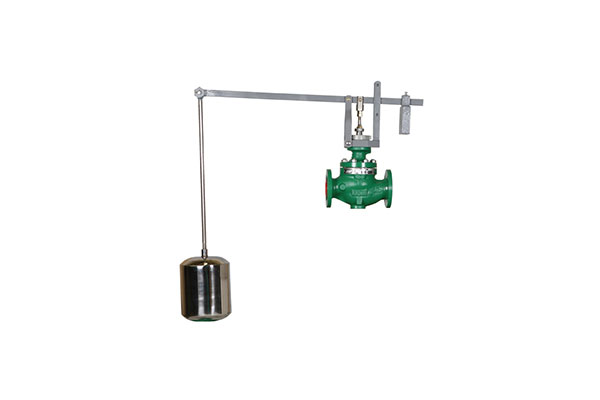

Válvula de controle AF617 marca EPTA®, modelo com flutuador e contrapeso. Possui internos de troca rápida que permitem realizar tarefas de manutenção sem precisar retirar o corpo da válvula da tubulação. Utilizada como controladora de nível de líquido em tanques, cubas, depósitos, etc. onde é preciso controlar a vazão do fluido que ingressa.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Atuador | AF617, direto ou reverso |
| Características em comum | Ação Direta: Quando o nível do líquido sobe, a válvula de controle tende a fechar e vice-versa, controlando assim a vazão do fluido que entra no recipiente. Um ajuste fino adicional pode ser feito por meio da posição do contrapeso (para válvulas de Ø 12″), bem como do flutuador.
Estanqueidade da sede: A válvula é fornecida com vedação hermética. Durante o serviço, as partículas de substâncias sólidas (areia, pérolas de soldadura, etc.) frequentemente causam danos e vazamentos nas sedes; por isso é preciso prever a manutenção periódica. |
| Tamanho de corpos de Válvulas de Controle | De Ø 1/2” a 8” / modelos “ICR” |
| Tamanho de Orifícios de Válvulas de Controle | Ø 1-5/16”; Ø 1-7/8”; Ø 2-5/16”; Ø 2 -7/8”; Ø 3-7/16”; Ø 4-3/8”; Ø 7” |
| Conexões | Rosca: NPT Fêmea conforme norma ASME B16.11
Flanges: RF Série ANSI # 150 ou # 300, conforme norma ASME B16.5 |
| Pressão Máxima de Trabalho e ∆p | Até 21 Kg/cm², dependendo da temperatura. |
| Faixa de temperatura | De -20 °C a 90 °C, dependendo da pressão |
| Características de Controle | Abertura Rápida |
| Tipo de Internos | Padrão e restritos |
| Tipo de Corpo | Globo |
| Material do Corpo | Aço Fundido ASTM A216-WCB, Aço Inoxidável ASTM A351-CF8M e Ligas Especiais |
| Estanqueidade | Classe VI conforme norma FCI 70-2 |
