9801

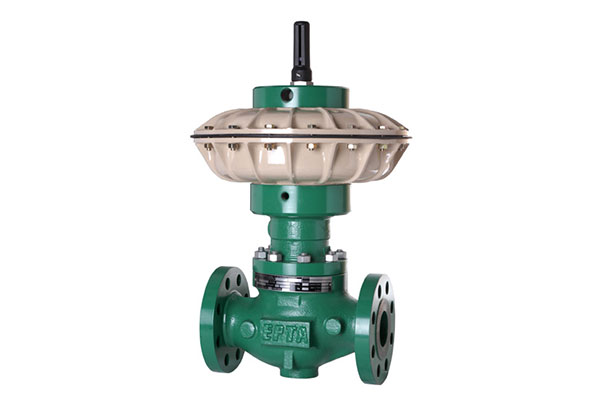

A válvula de alívio modelo 9801(falha fechada FC- falha abre FO), marca EPTA® é utilizada principalmente em linhas de gases para bloqueio ou ventilação dependendo da configuração do atuador e dos elementos periféricos montados.
Esta linha é operada pneumaticamente através do uso de um atuador a diafragma e mola antagônica
Possui indicador de posição aberta – fechada e alcança tempos de abertura superiores a 30 segundos e tempos de fechamento menores a 1 segundo, é fornecida normalmente aberta (ventilação) ou normalmente fechada (bloqueio) dependendo do atuador.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | 9801 |
| Variante | 9801C-NA (Compensada Normal Aberta)
9801C-NC (Compensada Normal Fechada) 9801D-NA (Desbalanceada Normal Aberta) 9801D-NC (Desbalanceada Normal Fechada) |
| Diâmetro da Válvula | de Ø 1/2” a Ø 12” |
| Tipos de Conexões | Rosca: NPT Fêmea conforme norma ASME B16.11
Flange:#150 RF conforme norma ASME B16.5 |
| Tipos de Internos | Padrão |
| Característica de Controle | Abertura Rápida |
| Posição de Falha | Aberta / Fechada |
| Tipo de Corpo | Globo |
| Material do Corpo | Aço Fundido ASTM A216-WCC |
| Estanqueidade | Classe VI conforme norma FCI 70-2 |
